徒然なるままに　vSphere

vCenter Server 6.7がWindows版vCenter Serverの最終

念のためVMware vCenter Server 6.7のサポート範囲などについて確認。

Windows版のvCenter Serverは6.7が最終で、今後は仮想アプライアンス版のみに。
HTML5版のvSphere Web Clientは「vSphere Client (HTML5)」の名称になり、Flash版のvSphere Web Clientに「ほぼ」近づいた。
現在は「vSphere Client (HTML5)」と「vSphere Web Client」の両方をサポートするが、将来はvSphere Web Client(つまりFlash版)は廃止される。
vCenter Server 6.7ではESXi 6.0以降をサポートする。

そんな感じです。

(図1)vSphere 6.7 GA リリースノート > 製品サポートに関する注意事項

https://docs.vmware.com/jp/VMware-vSphere/6.7/rn/vsphere-esxi-vcenter-server-67-release-notes.html?fbclid=IwAR2j2ypMN8I1kRpKP_XYp6XbG5vtbUYF1TSmQMv-go4QB7v4oXnAVRzvvjk#productsupport
vSphere 6.7 GA リリースノート > 製品サポートに関する注意事項

(図2)vCenter Serverのサポート対象ESXiバージョン

https://www.vmware.com/resources/compatibility/sim/interop_matrix.php?fbclid=IwAR3HLOe5O3pybLePtZ_Hg8L9Vd7Z9Geep0QJtPbcYVlOTnJYpRp_pgsTWiM#interop&2=&1=
VMware Product Interoperability Matrices

テーマ : VMware
ジャンル : コンピュータ

このページのトップへ

VMware ESXiのESXi Shellにコンソール画面からログインする

今さらなんですが、VMware ESXiのESXi Shellにコンソール画面がらログインしたり、またはログイン可能にさせる設定を自分でやって事ありませんでした。
sshログインは、誰かが設定してくれている環境でログインした事はあります。
その程度しか経験がありません。

だからまず、ESXiホストにコンソール画面からログオンする方法を試してみました。
今回はVMware ESXi 5.1 Build 799733(アップデート無し)です。

次回の記事ではVMware ESXiホストにssh接続します。

http://norimaki2000.blog48.fc2.com/blog-entry-1300.html
徒然なるままに　VMware ESXiにsshで接続する

(写真1)VMware ESXi 5.1のコンソール画面

おなじみのコンソール画面です。F2キーを押すと設定画面に入ります。

(写真2)設定画面へのログイン

管理者のIDとパスワードで設定画面にログインします。

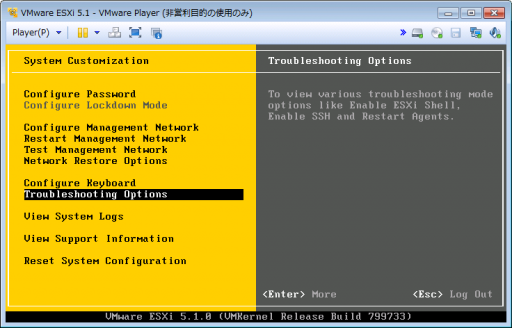

(写真3)Troubleshooting Optionsを選択

上下矢印キーでTroubleshooting Optionsを選択してEnter。

(写真4)タイムアウト時間の設定

まず最初にタイムアウト時間の設定画面です。
ESXi ShellやSSHを有効にすると、タイムアウト時間を変更できないみたいなので。

(写真5)規定値はタイムアウト時間は無効

規定値はAvailability timeout、Idle timeoutともに0分でタイムアウトが無効です。

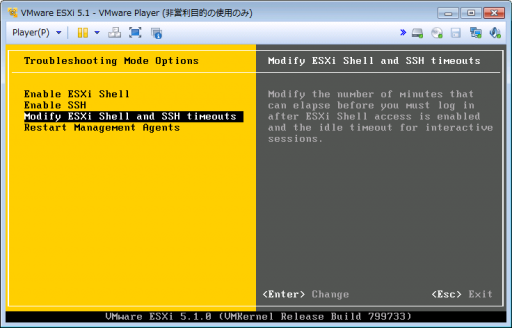

(写真6)タイムアウト時間を設定してみる

コンソール画面(ESXi Shell)やSSH接続が有効なままではセキュリティ上の問題があるため、タイムアウト時間を設定する方が望ましいです。
ここではAvailability timeoutを600分、Idle timeoutを60分にしてみました。

(写真7)ESXi Shellの規定値

上下矢印キーで「Enable ESXi Shell」に移動すると、画面右側のグレーの部分には「ESXi Shell is Disabled」と表示されます。
規定値ではESXi Shellは無効化されています。

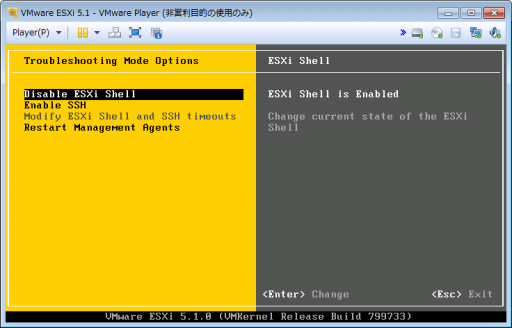

(写真8)ESXi Shellの有効化

「Enable ESXi Shell」でEnterキーを押すと、状態が「ESXi Shell is Enabled」に変わります。
これでESXi Shellが有効になりました。

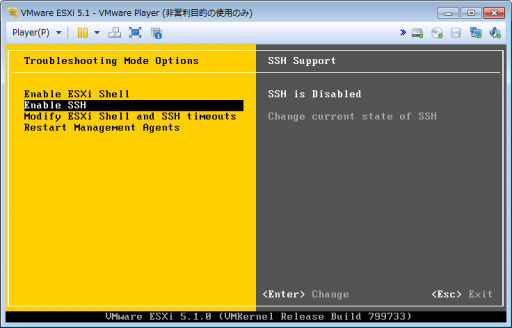

(写真9)SSH接続の規定値

上下矢印キーで「Enable SSH」に移動すると、画面右側のグレーの部分には「SSH is Disabled」と表示されます。
規定値ではSSH接続は無効化されています。

(写真10)SSH接続の有効化

「Enable SSH」でEnterキーを押すと、状態が「SSH is Enabled」に変わります。
これでSSH接続が有効になりました。

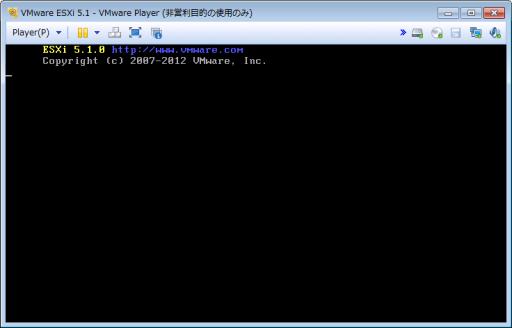

(写真11)ESXi Shellが無効な場合のログイン画面

おなじみのコンソール画面(写真1)でAlt + F1を押すと、ESXi Shellのログイン画面です。
しかしESXi Shellが無効化されている場合は、このようにユーザ名を入れるプロンプトが表示されません。

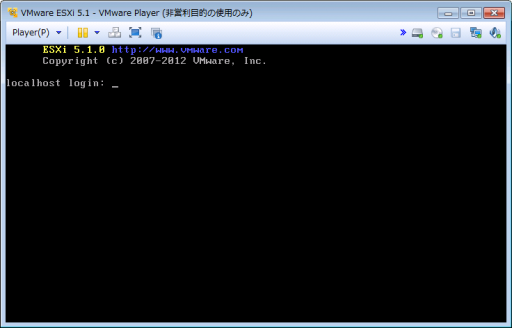

(写真12)ESXi Shellが有効な場合のログイン画面

ESXi Shellが有効化されている場合はユーザ名を入れるプロンプトが表示されます。

(写真13)ESXi Shellにrootでログインしてみる

ユーザ名にrootを入れて、パスワードを入力します。
これでESXiホストに対して直接コマンドの入力が可能になります。

(写真14)exitでESXi Shellを抜ける

コマンド入力でexitを打ち込むとESXi Shellを抜けます。

(写真15)ESXi Shellのログイン画面に戻る

ESXi Shellのログイン画面に戻りました。

ここでAlt + F2を押すと写真1のコンソール画面に戻ります。
これでESXi Shellの有効化、ログオン、ログアウトを試すことができました。
実際にコマンドを入力したりするのは次の機会に。

(写真16)ESXi ShellやSSH接続を有効にすると警告が

ESXi ShelやSSH接続を有効にすると、vSphere ClientでそのESXiホストには「構成の問題」の警告が表示されます。
これはセキュリティ上の問題を意識しているのでしょう。

今回はこれを参考にしました。

http://kb.vmware.com/kb/2014831
VMware KB: ESXi 5.0 でのESXiシェルの使い方
→ ESXi Shell アクセスをDirect Console User Interfaceで有効にする

このページのトップへ

翔泳社の「VMware vSphere エンタープライズインテグレーション」を買ってみた

家の近所のショッピングセンターに久々に行ったら、その中に入っている本屋がフロア面積を拡張して広くなっていた。
嬉しくなってその本屋に入ってプラプラ見ていたら、この本が目に留まった。
翔泳社の「VMware vSphere エンタープライズインテグレーション」です。

(写真1)翔泳社の「VMware vSphere エンタープライズインテグレーション」

出版:翔泳社
著者:伊藤忠テクノソリューションズ株式会社
協力:ヴイエムウェア株式会社

約460ページ、税込4410円とそれなりに厚く、そして高額。
バージョンはVMware vSphere 4.1を対象にしているけど、最新5.0でも十分役に立つ。

目次
1:仮想化とクラウドコンピューティング
2:仮想化技術を概観する
3:ESXテスト環境構築(1) ～VMware Workstationの利用～
4:ESXテスト環境構築(2) ～ミニチュア実機検証環境～
5:vCenterを利用した共通基盤の統合管理
6:VMware vSphere共通基盤構築 (設計編)
7:VMware vSphere共通基盤構築 (導入編)
8:仮想化基盤運用の考慮点
9:vCenterを利用したvSphereの障害監視
10:vSphereにおけるバックアップ
11:仮想化環境におけるセキュリティ
12:PowerCLIによる運用自動化
13:vSphereでのトラブルシューティングのポイント

正誤表はこちら。結構重要な間違いもあるので一読を。

http://seshop.com/book/errata/12636/list?pn=2
・VMware vSphere エンタープライズ・インテグレーション正誤表:SEShop.com

この連休中に読もうと思って、その意気込みで買いました。
4/28(土)
4/29(日)
4/30(月)
-------<今ここ
5/01(火)
5/02(水)
5/03(木)
5/04(金)
5/05(土)
5/06(日)

あ、9連休も既に3分の1が過ぎている。汗
掃除も洗濯も仕事も勉強も、まだ何もしていないよ。

このページのトップへ

VMware ESXi 5.0のインストール手順メモ

VMware ESXiの基本操作のおさらいの第5回目です。
今さらですが、VMware ESXi 5.0のインストール手順をメモしました。
基本的にはVMware ESXi 4.0/4.1と同じです。
この評価環境では、VMware Player 4.0.2の仮想マシン上にVMware ESXi 5.0をインストールしています。
フリー版をダウンロードしたので、VMware ESXi 5.0はUpdate無しです。
(現在の最新はUpdate 1)

(写真1)VMware Player 4.0.2のBIOS画面

(写真2)VMware ESXi 5.0のブート

(写真3)VMware ESXi 5.0のインストール開始

(写真4)VMware ESXi 5.0のインストール開始

(写真5)EnterでContinue

(写真6)EULAにF11でContinue

(写真7)デバイスのスキャン中

(写真8)hba1に20GBのディスクが見つかる

(写真9)見つかった20GBパーティションの詳細

(写真10)VMware ESXi 5.0インストール先の20GBパーティションに戻る

(写真11)キーボードの規定値はUS Default

(写真12)キーボードをJapaneseに変更

(写真13)rootのパスワードを指定

(写真14)システムのスキャン中

(写真15)CPUの仮想化支援機能がないとの警告は無視

(写真16)VMware ESXi 5.0のインストール開始の確認

(写真17)VMware ESXi 5.0のインストール中

(写真18)インストールが終わって媒体を取り外して再起動せよの確認

(写真19)再起動の開始

(写真20)VMware ESXi 5.0が起動したところ

(写真21)F2のCustomize Systemでホスト名を設定したらこの通り

画面のハードコピーを採取しながら、しかもVMware Player上のVMware ESXiでも30分程度でした。
相変わらず軽量コンパクトでいいね、VMware ESXiは。

第1回:VMware ESXi 5.0ブート用ディスクに必要なサイズと、最初に確保されてしまうデータストアのサイズ
第2回:VMware ESXi 5.0に新しいデータストアを追加する
第3回:VMware ESXi 5.0でエクステントを拡張してデータストアサイズを拡張する
第4回:VMware ESXi 5.0でエクステントを追加してデータストアサイズを拡張する
第5回:VMware ESXi 5.0のインストール手順メモ

このページのトップへ

VMware ESXi 5.0でエクステントを追加してデータストアサイズを拡張する

VMware ESXiの基本操作のおさらいの第4回目です。
今回はVMFSデータストアにエクステントを追加して、VMFSデータストアのボリュームサイズを拡張してみます。

この評価環境では、ベースとなるVMware Player 4.0.2上で仮想ディスク250GBに対してさらに別の50GBの仮想ディスクを追加して、VMware ESXi 5.0では250GBと50GBの2つの領域(エクステント)にまたがって300GBの1つのデータストアとして利用します。
・ハードディスク1 20GB (VMFSとして割り当てていない)
・ハードディスク2 250GB ←既存のデータストア
・ハードディスク3 50GB ←このディスクを追加してデータストアを300GBに拡張

本番環境では、ESXiホストにデータストアとして割り当てているストレージ装置のLDとは別に新しいLDを作成し、それらをVMware ESXi上で1つのデータストアとして利用することを想定しています。
ストレージ装置の仕様によりLDサイズの拡張ができなかったり、RAIDパックが分かれていたりする場合ですね。

---------------------------------------------------------
ベースとなるVMware Player上での操作

(写真1)VMware Playerの仮想マシン設定画面で追加ボタン

(写真2)追加するハードウェアでハードディスクを選択

(写真3)仮想ディスクの新規作成を選択

(写真4)ここではSCSIディスクを選択

(写真5)ここではディスクサイズ50GB、仮想ディスクを単一ファイルとして選択

(写真6)仮想ディスクの保存先ディレクトリとファイル名を指定

(写真7)50GBの新規仮想ディスクが作成できた

---------------------------------------------------------
VMware Player上で稼働する、VMware ESXiに対する操作

(写真8)追加された50GBのディスクをVMware ESXiホストの構成タブのストレージのデバイスで見たところ

(写真9)VMware ESXiホストの構成タブのストレージのデータストアで既存の250GBのデータストアのプロパティ

(写真10)ボリュームのプロパティで拡大ボタン

(写真11)追加した50GBのディスクを選択して、次へ

(写真12)現在のディスクのレイアウトを確認して、次へ

(写真13)エクステントサイズで使用可能な最大領域を選んで、次へ

(写真14)準備ができたら終了ボタン

(写真15)データストアサイズは300GBになったが、エクステントは200GBと50GBに分かれていることがわかる

(写真16)VMware ESXiの構成タブのストレージでも、データストアが300GBになっていることがわかる

前回はエクステントサイズを拡張してデータストアを拡張しましたが、今回は複数のエクステントにまたがってデータストアを確保する方法を確認しました。
VMware ESX/ESXiは何でもできますね。って感じです。

第1回:VMware ESXi 5.0ブート用ディスクに必要なサイズと、最初に確保されてしまうデータストアのサイズ
第2回:VMware ESXi 5.0に新しいデータストアを追加する
第3回:VMware ESXi 5.0でエクステントを拡張してデータストアサイズを拡張する
第4回:VMware ESXi 5.0でエクステントを追加してデータストアサイズを拡張する
第5回:VMware ESXi 5.0のインストール手順メモ

このページのトップへ

VMware ESXi 5.0でエクステントを拡張してデータストアサイズを拡張する

VMware ESXiの基本操作のおさらいの第3回目です。
VMFSデータストアとして割り当てられたディスクのサイズを拡張した際に、データストアのサイズを拡張する操作をおさらいしてみます。

この評価環境では、ベースとなるVMware Player 4.0.2上の仮想ディスクのサイズを200GBから250GBに拡張しています。
・ハードディスク1 20GB (VMFSとして割り当てていない)
・ハードディスク2 200GB ←250GBに拡張

本番環境では、ESXiホストにデータストアとして割り当てているストレージ装置のLDを、ストレージ装置の管理ソフトでサイズ拡張した状況を想定しています。

(写真1)VMware Playerの仮想マシン設定画面で仮想ディスクの拡張

(写真2)現在のサイズは200GB

(写真3)拡張後のサイズに250GBを指定

(写真4)仮想ディスクの拡張中

(写真5)ディスクは正常に拡張されました

(写真6)仮想ディスクのサイズが250GBになっている

(写真7)VMware ESXiの構成のストレージのデバイスも250GBになった

(写真8)現在200GBのデータストアのプロパティ

(写真9)現在のエクステントは200GB

(写真10)200GBから250GBに拡張されたディスクを選択

(写真11)現在のパーティションは200GBで、50GB拡張可能な事がわかる

(写真12)ここでは残り全部50GBを割り当てる

(写真13)拡張後のパーティションサイズが250GBである事がわかる

(写真14)パーティションもエクステントも250GBになっている

(写真15)データストアサイズが250GBになりました

ディスクサイズが拡張されると、vSphere ClientでESXiホストを選んで構成タブのストレージで「デバイス」を表示させると、ディスクサイズとしては拡張後のサイズが表示される。
構成タブのストレージで「データストア」を表示させても、拡張前のVMFSパーティションサイズが表示されたままだけど、拡張された未割り当ての領域を使ってエクステントを拡張することができる。

複数のエクステントにまたがったパーティションではなく、エクステント自体が拡張されるので、エクステントの数は1つのままです。

第1回:VMware ESXi 5.0ブート用ディスクに必要なサイズと、最初に確保されてしまうデータストアのサイズ
第2回:VMware ESXi 5.0に新しいデータストアを追加する
第3回:VMware ESXi 5.0でエクステントを拡張してデータストアサイズを拡張する
第4回:VMware ESXi 5.0でエクステントを追加してデータストアサイズを拡張する
第5回:VMware ESXi 5.0のインストール手順メモ

このページのトップへ

VMware ESXi 5.0に新しいデータストアを追加する

VMware ESXiの基本操作のおさらいの第2回目です。
とても基本的な操作ですが、VMware ESXiに新しいディスクを追加し、データストアとして利用可能な状態にする方法を確認してみます。

評価環境はVMware Player 4.0.2上にVMware ESXi 5.0 Update無しを実行しています。
VMware Playerの仮想マシン(VMware ESXi 5.0)には2つの仮想ディスクが接続されているけど、そこに3つ目の仮想ディスク(160GB)を追加しています。
・ハードディスク1 20GB
・ハードディスク2 250GB
・ハードディスク3 160GB ←今回追加

本番環境では、ストレージ装置に新しいLDを作成して、それをESXiホストにアクセス許可を与えた状況を想定しています。

(写真1)VMware ESXiに160GBのSCSIハードディスクを追加

ベースとなるVMware Playerで、仮想マシン(VMware ESXi)に160GBのSCSIハードディスクを追加する。

(写真2)VMware ESXi 5.0の構成タブのストレージのデバイス

デバイスには160GBのSCSIディスクが見えている。

(写真3)VMware ESXi 5.0の構成タブのストレージのデータストア

データストアには250GBのSCSIディスクのみが見えていて、160GBのSCSIディスクは見えていない。

(写真4)ストレージの追加

ストレージの追加をクリック。

(写真5)ストレージタイプの選択

ディスク/LUNを選択して、次へ。

(写真6)ディスクまたはLUNの選択

160GBのディスクを選択して、次へ。

(写真7)ファイルシステムのバージョン

ここでは最新のVMFS5を選択して、次へ。

(写真8)現在のディスクレイアウト

現在のディスクレイアウトが表示されます。

(写真9)データストア名の指定

データストアの名前を入力して、次へ。

(写真10)データストアのサイズ指定

ここでは全部の領域をデータストアに指定して、次へ。

(写真11)準備の完了

ここで完了ボタン。

(写真12)追加されたデータストア

160GBのデータストア「datastore2」が追加されました。

これで新しく追加されたハードディスク(実環境ではストレージ装置に新しく確保したLD)を、データストアとして利用可能になりました。

第1回:VMware ESXi 5.0ブート用ディスクに必要なサイズと、最初に確保されてしまうデータストアのサイズ
第2回:VMware ESXi 5.0に新しいデータストアを追加する
第3回:VMware ESXi 5.0でエクステントを拡張してデータストアサイズを拡張する
第4回:VMware ESXi 5.0でエクステントを追加してデータストアサイズを拡張する
第5回:VMware ESXi 5.0のインストール手順メモ

このページのトップへ

VMware ESXi 5.0ブート用ディスクに必要なサイズと、最初に確保されてしまうデータストアのサイズ

VMware ESXiの基本操作のおさらいの第1回目です。
VMware ESXiをインストールすると自動的に最初のVMFSデータストアが作成されますが、ディスクサイズ(ストレージ装置の管理ツールで確保したLDサイズ)と自動的に確保されるデータストアサイズの関係についてのメモです。

現時点で評価版のVMware ESXi 5.0はUpdate無しです。
VMware Player 4.0.2上に20GBの仮想ディスク(パラレルSCSI接続)を作成し、その上にVMware ESXi 5.0をインストールしました。
するとVMFSデータストアが15GBされました。

(写真1)VMware ESXi 5.0インストール後のデータストア

VMFSデータストアは15GBで、空き容量は14.12GBです。
ただしデータストアブラウザでデータストアを参照しても、中は空のように見えます。

(写真2)VMware ESXi 5.0インストール後のストレージデバイス

デバイスとして認識しているディスクサイズは、当然ですが20GBです。
しかしそのディスクがGPT形式として扱われているのは知りませんでした。

と言うことは、ディスクサイズ20GBとデータストアサイズ15GBの差となる5GBの領域に、VMware ESXi 5.0のハイパーバイザーがインストールされている事になりますね。

ブート用に小さなLDを確保してESXiをインストールすると、そのうちの5GBを確保した残りが自動的に最初のデータストアになってしまいます。
SIerとしてお客様に提供するシステムの場合は、その小さな半端なサイズのデータストアを残しても混乱の原因となるだけなので、データストアを削除してしまった方が良さそうです。
そもそも設計上は、その領域をデータストアとして見込んでないはずだから。

上図の「datastore1」を削除してESXiを再起動させても、普通にESXiは起動し、vSphere Clientから接続できることは確認済みです。

第1回:VMware ESXi 5.0ブート用ディスクに必要なサイズと、最初に確保されてしまうデータストアのサイズ
第2回:VMware ESXi 5.0に新しいデータストアを追加する
第3回:VMware ESXi 5.0でエクステントを拡張してデータストアサイズを拡張する
第4回:VMware ESXi 5.0でエクステントを追加してデータストアサイズを拡張する
第5回:VMware ESXi 5.0のインストール手順メモ

このページのトップへ

【メモ】VMware ESXi 5.1 Update 1でゲストOSがサポートするデバイスの一覧

2012/4/4 5:26更新

VMware ESXi 5.1 Update 1でゲストOSがサポートするデバイスの一覧
・VMware ESXi 5.1 Update 1でゲストOSがサポートするデバイスの一覧

VMware ESXi 5.1 Update 1 ゲストOSサポート一覧 [Windows Server]

http://partnerweb.vmware.com/comp_guide2/search.php?deviceCategory=software&testConfig=16
・VMware Compatibility Guide: Guest/Host Search

このページのトップへ

VMware ESXi上の仮想マシンをvStorage APIでバックアップする場合の仮想マシンパワーオン(2)

前回からの続き。
徒然なるままに　> VMware ESXi上の仮想マシンをvStorage APIでバックアップする場合の仮想マシンパワーオン(1)

とあるシステムではこんな感じで仮想マシンをバックアップしています。
VMware ESXi 4.1 Update 1 + Backup Exec 2010 R2 + Backup Exec 2010 VMware Virtual Infrastructureエージェント

●Backup Execのスケジュールによりバックアップ処理開始
●Backup ExecのプリコマンドでPowerCLIを使って仮想マシンをシャットダウン
●Backup ExecのプリコマンドでPowerCLIを使って仮想マシンをさらにパワーOFF
●Backup Execで仮想マシン全体のバックアップ開始
★タスクスケジューラでPowerCLIを使って仮想マシンをパワーON
●Backup Execで仮想マシン全体のバックアップ終了
●Backup ExecのポストコマンドでPowerCLIを使って仮想マシンをパワーON

●:Backup Execのスケジュール、プリコマンド、ポストコマンド
★:タスクスケジューラでのジョブ実行

今回は時間調整についてです。

Backup Execのスケジュールによって仮想マシンのバックアップが始まって、プリコマンドで仮想マシンをシャットダウンさせますが、仮想マシンがシャットダウンするまでには時間がかかります。
プリコマンドのバッチファイルの中で、仮想マシンのゲストOSシャットダウンするPowerCLIの.ps1ファイルを呼び出し、バッチファイルに戻ってきたらtimeoutコマンドで90秒程度待ち合わせます。
これは何種類かの仮想マシンを何度もシャットダウンして確認しました。

仮想マシンがパワーOFFになったかどうかの状態チェックをすればいいんだろうけど、面倒なのでそこまではやってません。
その代わりといっては何ですが、PowerCLIでゲストOSをシャットダウンした後、念のためさらに同じくPowerCLIで仮想マシンをパワーOFFしています。
仮想マシンの状態チェックをしたところで、例えば5分とか10分待っても正しくシャットダウンしなければ、結局は強制的にパワーOFFするしかないんだから。

元々は仮想マシンの中のひとつに、シャットダウンしても「電源を切る準備が出来ました」で止まってしまうやつがいるので、その対策のためにシャットダウン&パワーOFFにしたけれど。

待ち合わせと言えばバックアップ開始後の仮想マシンパワーON。
少なくともBackup Execのスケジュールによるバックアップ処理が始まったら、途中で何かコマンドを実行する方法は無いので、バックアップ開始から十分な時間が経過してからタスクスケジューラで仮想マシンを起動しています。

これもBackup Execでのバックアップを含めて、バックアップ全体をバッチファイル化すれば、仮想マシンバックアップが始まって何分後とかに仮想マシン起動も出来なくはないでしょう。
バッチファイルからbemcmd -o1 -j<ジョブ名>でバックアップを開始するとき、-wでウエイトしないようにすれば、バックアップを開始しても次のステップに進めるから、そこで適当な時間(5分とか10分とか)待ってから仮想マシンを起動すればできる。
でもbemcmdでのバックアップ終了のステータスチェックを数分ごとにループさせるなど、バックアップ終了の検出が面倒になってしまうけど。
